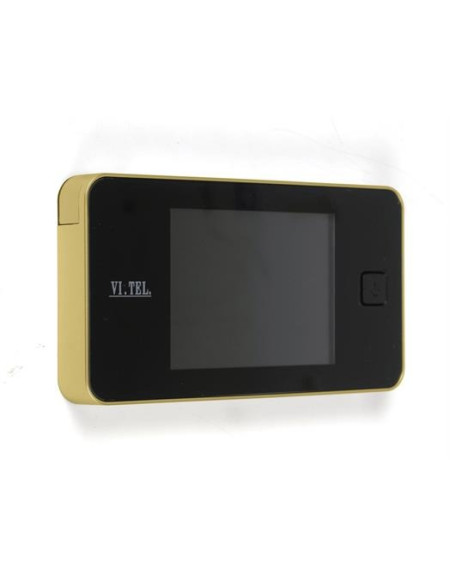

Spioncino digitale per porte blindate 125X68X15mm VI.TEL (cod. E0372)

Misure: 125 x 68 x 15 mm

Foro porta: 14 ÷ 22 mm

Schermo: LCD TFT 3,2"

Peso: 160 g

Angolo visuale: 105°

Alimentazione: 2 batterie AAA (ministilo)

Accensione: manuale

Spegnimento automatico: dopo 10 sec

Sensore: CMOS 0,3 megapixel

Installabile su porte da 38 a 110 mm di spessore

Prima di inserire le batterie assicurarsi di aver collegato lo spinotto della telecamera.

Istruzioni per l’installazione:

1. Sostituire lo spioncino tradizionale con il digitale. In caso di mancanza dello spioncino sulla porta è necessario effettuare un foro di 1,4 cm di diametro ad un'altezza di 160 cm.
2. Inserire nel foro del lato esterno della porta lo spioncino con telecamera ed assicurarsi che la freccia sulle lenti sia rivolta verso l'alto.
3. Raggiungere il lato interno della porta con il relativo cavo.
4. Fissare la piastra con un nastro biadesivo sul lato interno della porta, con la freccia rivolta verso l'alto.
5. Avvitare esclusivamente il canotto di bloccaggio al manicotto filettato della telecamera e serrare. Questo fisserà definitivamente la piastra alla porta.
6. Lo spinotto della telecamera deve essere interamente inserito nella presa della corrente posta nella parte posteriore dello schermo.

7. Appendere lo schermo alla piastra e fissare lo stesso con le viti.

Lo spioncino digitale si accende semplicemente premendo un pulsante. L’alloggio batterie è bilaterale.

Prima di inserire le batterie assicurarsi di aver collegato lo spinotto della telecamera.
